用 途：

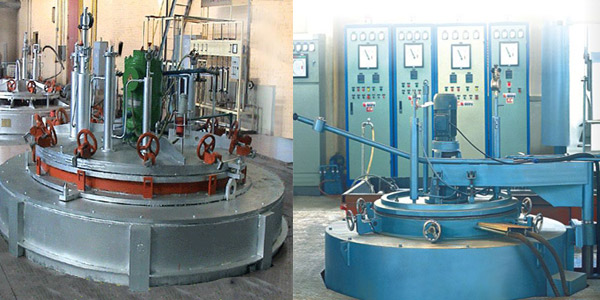

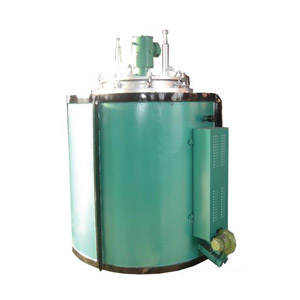

RQ3系列井式气体渗碳炉是新型节能周期作业式热处理电炉，主要供钢制零件进行气体渗碳。由于选用超轻质节能炉衬材料和先进的一体化水冷炉用密封风机，该系列渗碳炉炉温均匀、升温快、保温好，工件渗碳速度加快，碳势气氛均匀，渗层均匀，在炉压提高时，亦无任何泄漏，提高了生产效率和渗碳质量。

结构简介：
本系列渗碳炉由炉壳、炉衬、炉盖升降机构、炉用密封风机、马弗罐、加热元件及电控系统等组成。
炉壳由钢板及型钢焊接而成。
炉衬是由0.6g／cm3高强度超轻质节能耐火砖、硅酸铝纤维、硅藻土保温砖及石棉板砌筑而成的节能型复合结构。
炉盖升降机构由电机、齿轮泵等部件组成，当开启炉盖时，只需按下控制箱上的按钮，炉盖即以30—70毫米／秒的速度上升。为安全起见，在升降轴上装设有两个行程开关，当炉盖上升时，下部行程开关自动切断渗碳炉控制柜主回路电源，使加热元件断电停止工作，上部行程开关则限制升降轴升起的高度，以防升降抽升起过高而脱出。
炉用密封风机装在炉盖上，供搅拌马弗罐内的气氛并使之成分均匀，同时使炉温趋于均匀。在炉盖上还装有三根工艺管通向炉膛马弗罐内：一根套管顶端安装三头不锈钢滴注器，由三头滴注器向炉内墒注甲醉，煤油或其它有机液体，各种液体均可调节，该套管上的氨气孔可用来向炉内输送氨气作碳、氮共渗之用(不渗氮时可将此管口封闭)；一根套管为取样管，该套管上部的一管接头可与“U”型玻璃管压力计连接，用来监视炉内气氛的压力；一根套管为排气管，该套下部的管接头可与二氧化碳红外仪相接，用来控制炉气，该套管的顶端有一调整放气和调节炉内压力大小之用的封帽，此咀排出的废气应点燃烧掉，排出的火焰以200—300毫米高为宜。炉盖上的三根套管夹层都有水冷（低进高出），以便进入三根套管中的气体快速冷却。
马弗罐的作用是维护炉压，保证渗碳或碳、氮共渗的正常进行，它由耐热钢制成（铸件）。
加热元件由电热合金丝绕成螺旋状，安装在炉衬内壁上，并通过引出捧引出炉外，渗碳炉温度由插入炉膛的热电偶，通过补偿导线将信号传送给自动控温柜，控温柜自动控制、调节并记录炉内的加热温度。渗碳炉配有冷却桶（选配），用来存放处理后的零件，桶盖上设有砂封槽。

技术参数：
